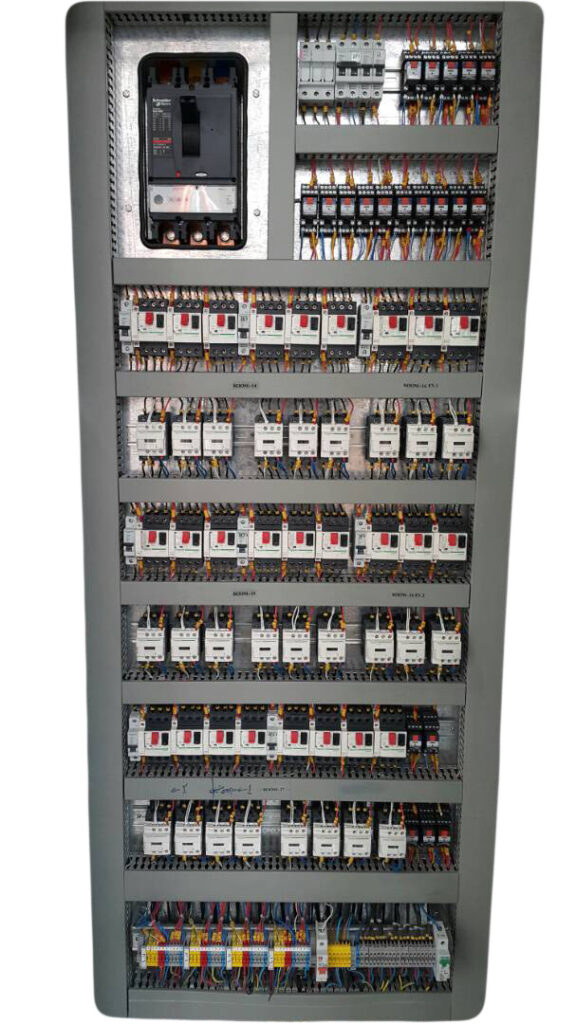

تابلوبرق و کنترل سردخانه امونیاکی ( سیستم های سرمایش امونیاکی ) پرتیکان
تیم پرتیکان از 1384 در زمینه طراحی ، ساخت و راه اندازی تابلوهای برق سردخانه مشغول فعالیت می باشد . این تابلوهای برق در بسیاری از کارخانجات شیر و لبنیات ، کشتارگاه های دام و طیور و سردخانه های نگهداری میوه راه اندازی گردیده است .تابلوهای برق اگرچه در اصل همانند به نظر می رسند ولی متناسب با ویژگی ها و نیاز های هر صنعت تغییرات محسوسی را در شامل می شوند.
در بخش سیستم کنترل تابلوبرق های تولیدی شرکت پرتیکان ، عمدتا به صورت PLC و با استفاده از جدید ترین سیستم های کنترل SIEMENS المان طراحی و اجرا می گردد. در زمینه سیستم HMI ، عمدتا از TOUCH PANEL استفاده می شود.

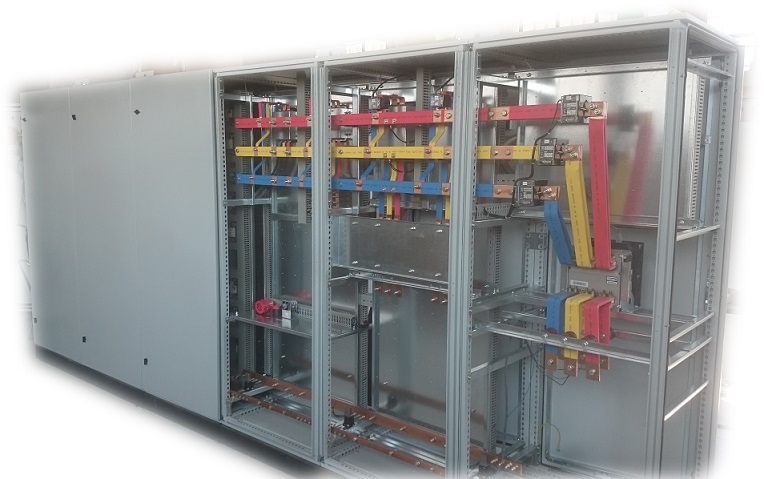

در بخش قدرت تابلوبرق های تولیدی شرکت پرتیکان ، راه اندازهای الکتروموتور کمپرسور ها از محصولات SIEMENS المان و دیگر تجهیزات قدرت از تجهیزات SCHNEIDER ELECTRIC فرانسه می شود.
تابلو های برق سردخانه به صورت نیمه متمرکز :
شرکت پرتیکان از سال 1385 اقدام به طراحی و ساخت تابلوهای نیمه متمرکز با استفاده از تابلوهای محلی LOCAL PANEL نمود. این نسل از تابلوهای برق به دلیل سطح بالای سیستم کنترل دو ویژگی منحصر به فرد را به صورت همزمان دارا بود.
1- امکان کنترل کلیه بخش های سیستم از موتورخانه
2- کاهش چشمگیر مصرف کابل ، سینی کابل ، زمان اجرا و هزینه های کابل کشی به دلیل استفاده از تابلوهای محلی تا 45%
انواع روش های راه اندازی و سیستم های قدرت سردخانه های صنعتی :
| تجهیز | روش راه اندازی | مزایا | معایب |
| کمپرسور | مستقیم | هزینه بسیار کم | – در توان های بالای 18.5 کیلووات اجرایی نمی باشد.– کاهش عمر الکتروموتور- تنش مکانیکی به کمپرسور- جریان راه اندازی6-7 برابر جریان نامی- فشار به شبکه توزیع |
| ستاره-مثلث | هزینه کم | – ضربه شدید تبدیل حالت ستاره به مثلث- کاهش عمر الکتروموتور- تنش مکانیکی به کمپرسور- جریان راه اندازی 3-4 برابر جریان نامی- فشار به شبکه توزیع | |
| راه انداز نرم | – عمر بالای الکتروموتور و تجهیزات برق و شبکه | – جریان راه اندازی 3-4 برابر جریان نامی- فشار به شبکه توزیع- هزینه متوسط | |
| اینورتر | – جریان راه اندازی پایین- عمر بالای الکتروموتور و تجهیزات برق و شبکه- امکان کاهش مصرف انرژی | – هزینه بالا |
ویژگی های روش های راه اندازی ذکر شده در بخش کمپرسور ها برای کلیه بخش های سردخانه نیز صادق می باشند لذا در این بخش به اجرایی بودن انها اشاره می نماییم.
| تجهیزات | نوع راه اندازی | شرح |
| فن کندانسور | مستقیم | بر اساس میزان بودجه اختصاص یافته و توان الکتروفن یکی از این سه روش استفاده می شود. |
| ستاره-مثلث | ||
| راه انداز نرم | ||
| اینورتر | در صورت استفاده از بیش از 2 فن استفاده از اینورتر توجیه اقتصادی ندارد . زیرا کندانسور ها به صورت کویل بوده و کنترل دمش در یک بخش تاثیر چندانی بر کاهش مصرف انرژی نیز ندارد. | |
| پمپ اب کندانسور | مستقیم | بر اساس میزان بودجه اختصاص یافته و توان الکتروفن یکی از این سه روش استفاده می شود. |
| ستاره-مثلث | ||
| راه انداز نرم | ||
| اینورتر | وابسته به طراحی سیستم و کندانسور ممکن است استفاده از اینورتر توجیه اقتصادی داشته باشد ولی بر اساس تجربه نویسنده و تجهیزات موجود در بازار تا این لحظه خیلی مفید فایده نبوده است. | |
| پمپ امونیاک | مستقیم | بر اساس میزان بودجه اختصاص یافته و توان الکتروفن یکی از این سه روش استفاده می شود. |
| ستاره-مثلث | ||
| راه انداز نرم | ||
| اینورتر | وابسته به طراحی سیستم استفاده از اینورتر می تواند توجیه اقتصادی و فنی داشته باشد . به ویژه در سیستم های سرمایش کارخانجات لبنی و خطوط تولید نیازمند مبرد صنعتی بسیار کارساز می باشد. | |
| فن اواپراتور | مستقیم | بر اساس نوع فن و نوع طراحی سیستم ، می توان با روش ستاره-مثلث فن ها را به صورت دو دور (کند-تند) راه اندازی کرد. این شیوه در سردخانه های میوه بسیار متداول است. |
| ستاره-مثلث | ||
| راه انداز نرم | با توجه به تعداد بالای فن ها و توان کم انها بر اساس تجربه نویسنده و تجهیزات موجود در بازار تا این لحظه خیلی مفید فایده نبوده است | |
| اینورتر | به غیر از کاربردها و طراحی های خاص ، کاربردی نمی باشد. |
درصورت نیاز به توضیحات بیشتر در این زمینه می توانید با واحد برق تماس حاصل فرمایید.
