کنترل ظرفیت کمپرسور

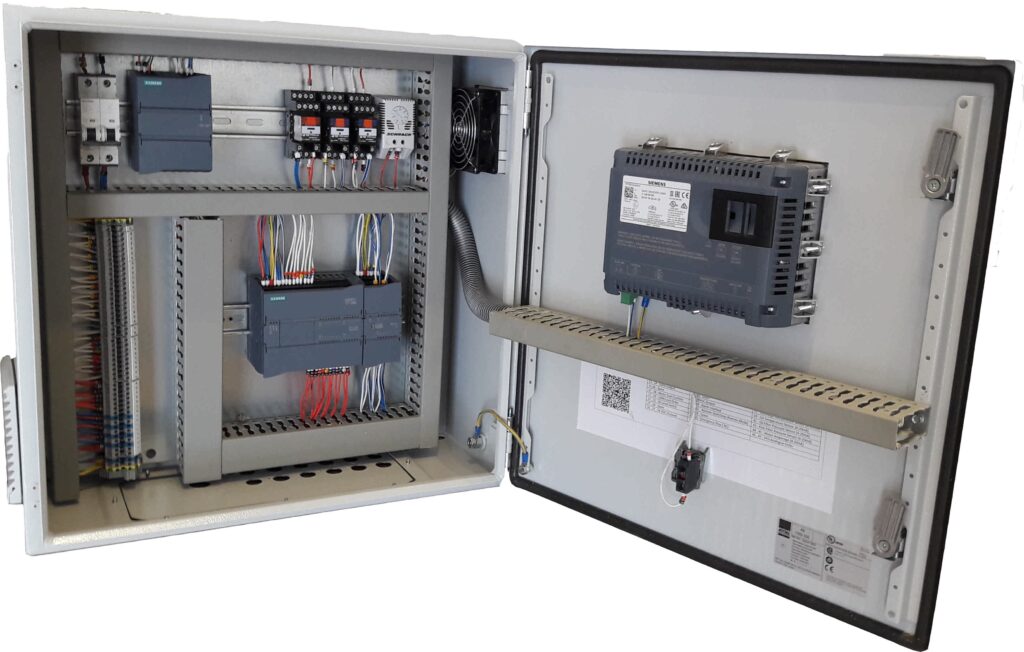

تابلوبرق کنترل ظرفیت کمپرسور ، کنترل و حفاظت یک یا چند دستگاه کمپرسور را برعهده دارد. کمپرسور ها و روش های کنترلی انها را می توان به ترتیب زیردسته بندی کرد.
| نوع کمپرسور | شیر برقی های ظرفیت (جهت ایجاد ظرفیت ثابت) | شیر برقی کاهش و افزایش ظرفیت با اطلاع موقعیت شیر لغزان SLIDE VALVE | تغییر دور موتور |
| پیستونی | ✔ | ✘ | ✔ |
| اسکرو های بزرگ MYCOM , SABROE,GRASSOو دیگر تولید کنندگان | ✔ (وابسته به طراحی مکانیکی) | ✔ | ✔ |
| اسکرو های کوچک MYCOM , SABRO,GRASSOو دیگر تولید کنندگان | ✔ | ✔(معمولا بدون اطلاع از موقعیت شیر لغزان) | ✔ |
| اسکرال | ✘ | ✘ | ✔ |
1- شیر برقی های ظرفیت (جهت ایجاد ظرفیت ثابت)
در این روش بر اساس ظرفیت مورد نیاز سیستم تعداد شیر برقی های کمپرسور برق دار یا بی برق می شوند و از این طریق کمپرسور زیر بار می رود.
2- شیر برقی کاهش و افزایش ظرفیت با اطلاع موقعیت شیر لغزان SLIDE VALVE
در این روش بر صورت نیاز به افزایش یا کاهش ظرفیت کمپرسور شیربرقی مورد نیاز ، قطع و وصل شده و شیرلغزان SLIDE VALVEرا در موقعیت مناسب قرار می دهد. با تغییر موقعیت SLIDE VALVE ظرفیت کمپرسور تغییر می یابد.
3- تغییر دور موتور
در این روش ظرفیت مکانیکی کمپرسور بر روی بیشترین ظرفیت ممکن ( 100% ) قرار می گیرد تا از کمپرسور با بیشترین راندمان مکانیکی کار کند . سپس بر اساس ظرفیت مورد نیاز دور موتور توسط فرکانس ، کاهش یا افزایش می یابد.
- این روش بهترین روش کنترل ظرفیت می باشد زیرا کمپرسور ها در بالاترین راندمان مکانیکی کار می کنند در نتیجه مصرف برق ، استهلاک و عمر تجهیزات بهبود چشمگیری پیدا می کنند.
به طور کلی کمپرسورهای سرمایش جهت کاهش فشار یا دما مکش کارمی کنند و اصلی ترین پارامتر این دو متغییر می باشند ولی برای حفاظت کمپرسور متناسب با نوع ، دقت و کیفیت ساخت پارامتر های دیگری نیز سنجیده شده و تحت کنترل قرار می گیرند. این پارامتر ها می بایستی در محدوده مجاز باشند و در غیر این صورت باعث اسیب در لحظه یا طولانی مدت به کمپرسور می شوند. برخی پارامتر های دیگر عبارتند از : فشار و دمای دهش ، فشار و دمای روغن ، فشار و دمای اکونومایزر ، جریان موتور ، فشار فیلتر ها ، سوپر هیت مکش و دهش.
